MarShaft SCOPE 250 plus

Система для автоматического оптического измерения валов

Производитель – Mahr GmbH, Германия
Гарантия от производителя – 1 год
Измерение с помощью CMOS матрицы выского разрешения с полем изображения 1088 x 2048 мм
Максимальная длина заготовки – 250 мм
Максимальный диаметр заготовки – 40 мм
Высокоточная ось вращения С, вертикальная измерительная ось Z

Макс. длина детали, мм	250
Макс. диаметр детали, мм	40
Датчик	Оптический
Скорость позиционирования по оси С, 1/мин	0.2 - 60
Скорость позиционирования по оси Z, 1/минн	0.5 - 200
Макс. нагрузка на стол, кг	5
Предел погрешности на длине, мкм	MPE ≤ (3,0 + l/125)
Предел погрешности на диаметре, мкм	MPE ≤ (1,5 + d/40)
Угловое разрешение	0.01 - 0.0001 °
Вес базовой системы, кг	120

Артикул: 5361802

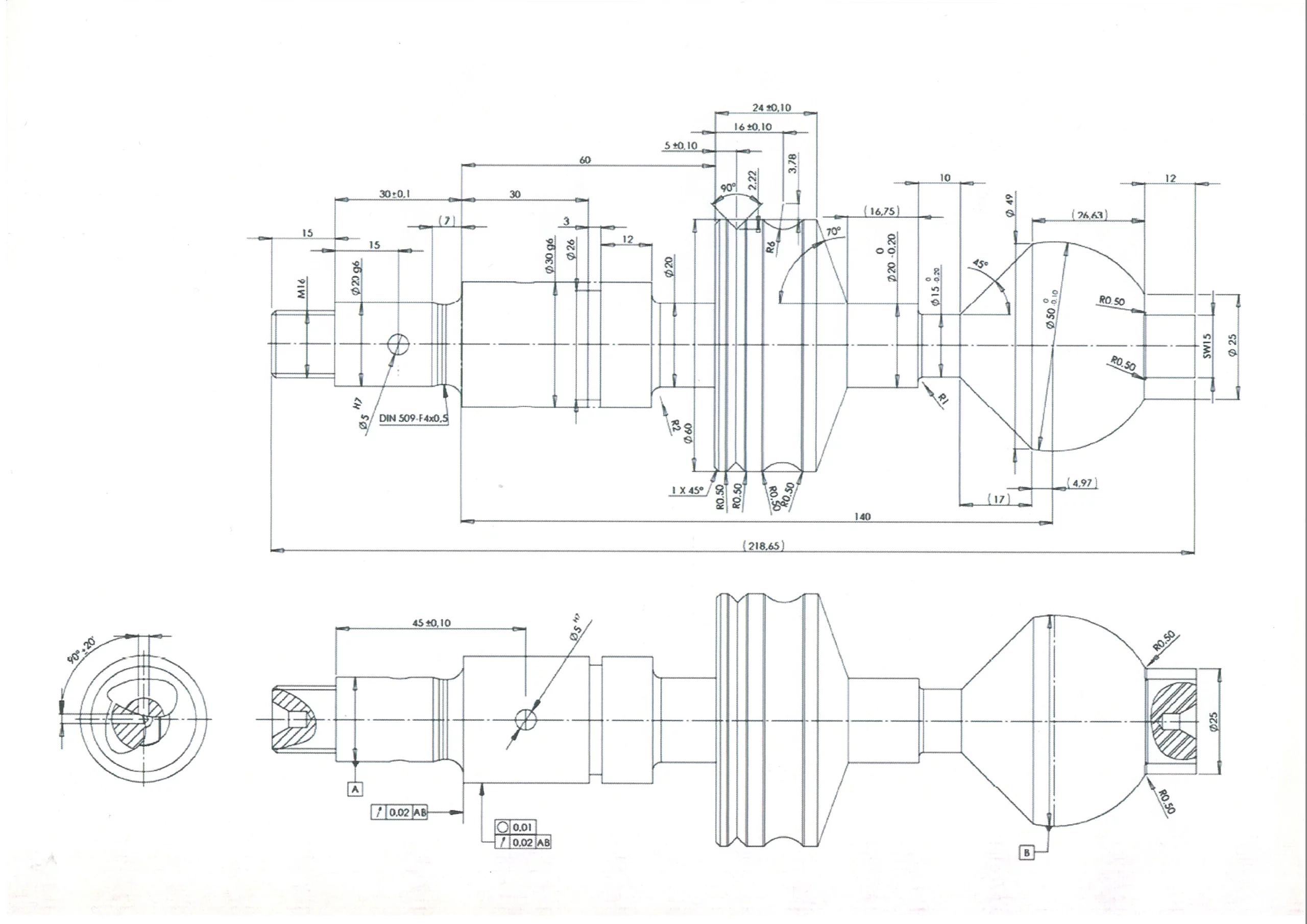

Измеряемые характеристики

Длина
Диаметр
Допуски формы и расположения (геометрические допуски)
Смещения
Ширина выборки (углубления)
Ширина фаски
Точки пересечения
Положение точек пересечения
Углы поворота
Положение радиусов
Длины конусных участков
Углы
Шаги (шаг)
Лыски под ключ (ширина по граням)
Наружная резьба

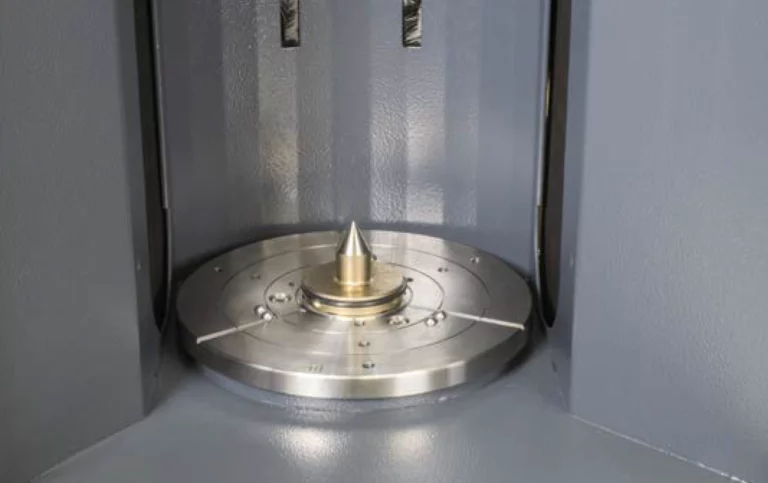

Высокоточный измерительный шпиндель (ось C) с планшайбой

Высокоточный измерительный шпиндель (ось C) для динамических измерений, например, измерения круглости, радиального биения, соосности, цилиндричности или диаметра.

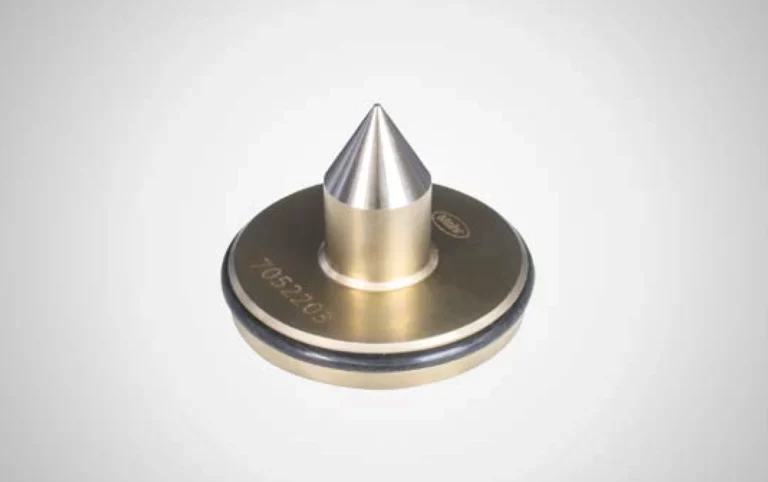

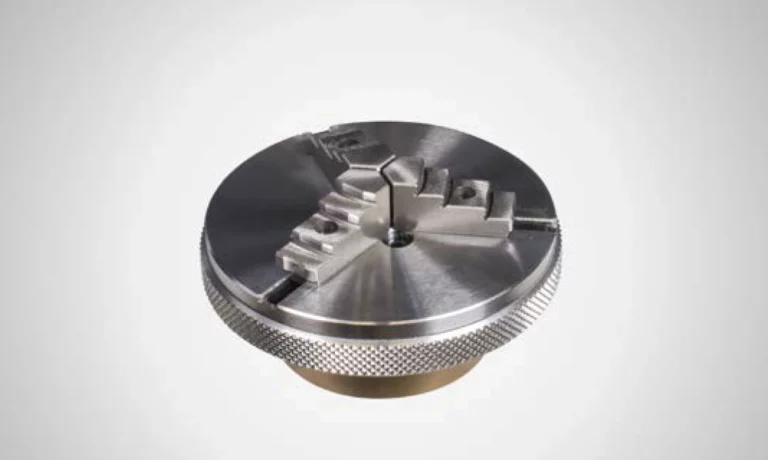

Ось C оснащена стандартной планшайбой фирмы Mahr, которая служит для установки центров или других зажимных приспособлений, которые позволяют закреплять заготовки различных видов.

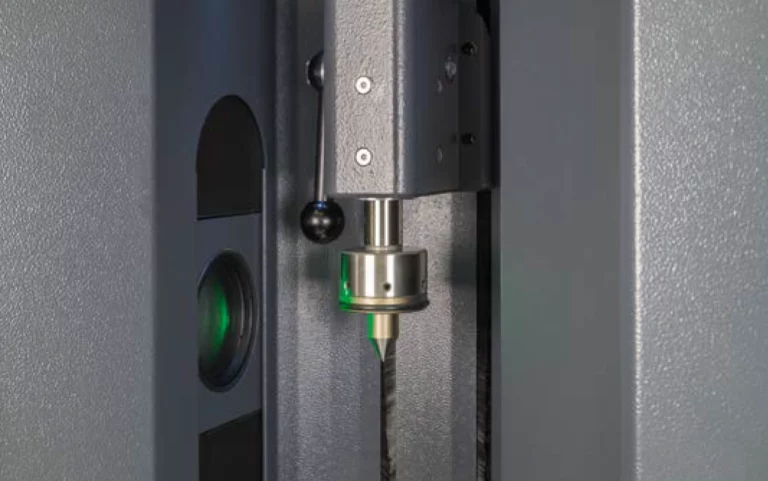

Задняя бабка

Задняя бабка является верхней опорой закрепляемой детали. Для установки задней бабки на любую высоту она оснащена эксцентриковым зажимом, который приводится в действие рукояткой.

Пиноль подпружинена, создавая тем самым усилие зажима. Возможность управлять задней бабкой одной рукой обеспечивает удобную и надежную смену измеряемых деталей.

Для динамических измерений (с вращением детали) пиноль установлена в высокоточной опоре с шариковыми подшипниками.

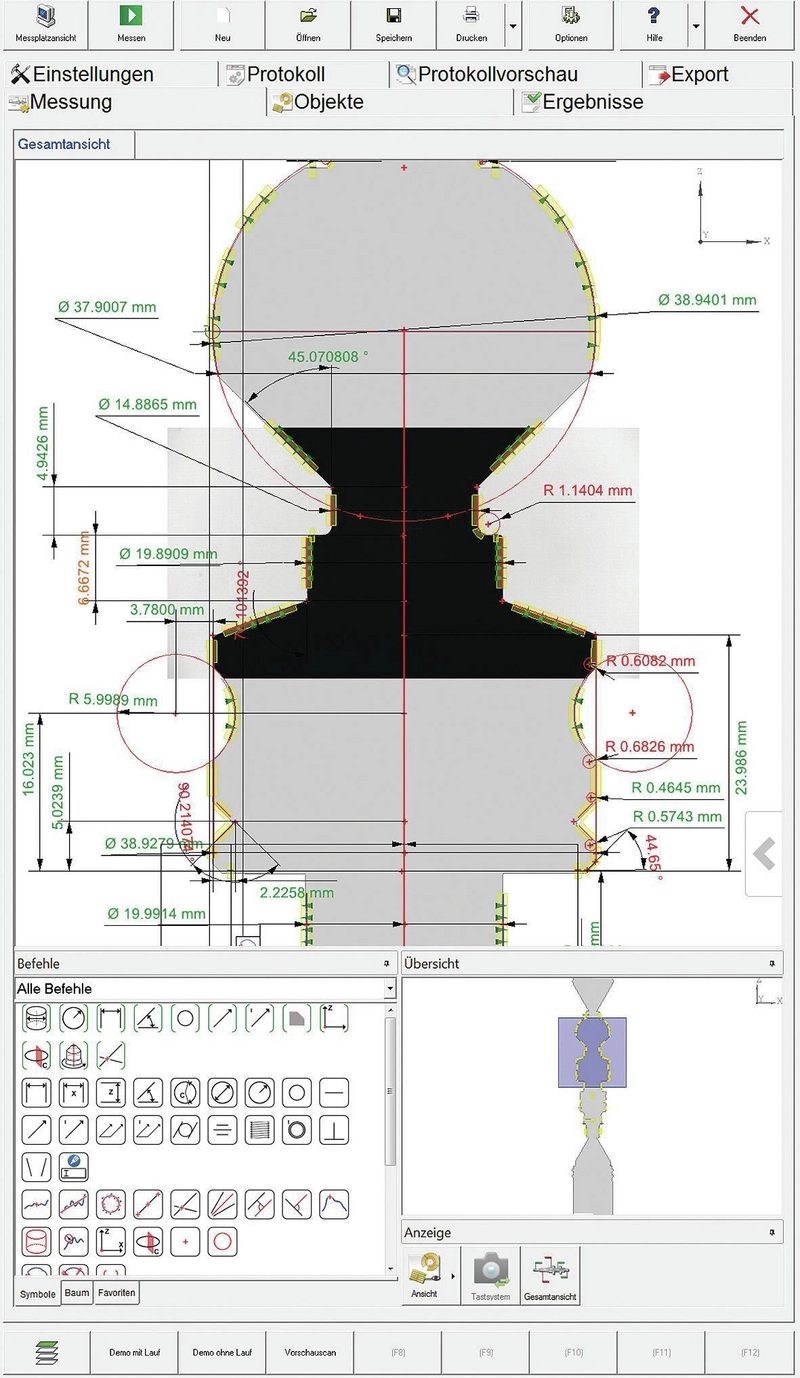

Программное обеспечение EasyShaft на базе MarWin — это программа для управления, измерения и оценки результатов, предназначенная для использования с системами измерения MarShaft SCOPE plus. Она обеспечивает высокоточные измерения в соответствии с действующими стандартами таких характеристик, как диаметр, длина, контур, а также погрешности формы и расположения, и открывает новые широкие возможности оценки и документирования при наглядном, интуитивном управлении.

Программное обеспечение работает в стандартной операционной системе Windows®. Обращение с программой полностью аналогично другим приложениям Windows®, что значительно сокращает время, требуемое на ее освоение. Распечатать результаты измерений можно с помощью любого принтера Windows®.

Обзор возможностей программы:

Привычный пользовательский интерфейс Windows®, что позволяет сократить время обучения работе с программой.
Единый пользовательский интерфейс Mahr для всех продуктов компании (например, EasyForm или Contour).
Наглядная структура благодаря использованию диалоговых окон.
Простое обращение благодаря 100% функциональности сенсорного экрана.
Очень простое программирование с помощью имеющихся макросов (например, измерение диаметра одним щелчком мыши).
Многие функции можно вызвать напрямую с помощью однозначно понятных символов (иконок).
Управление осями системы с помощью сенсорного экрана.
Непрерывная передача изображения с матричной камеры в режиме реального времени даже во время измерения, т. е. возможность непосредственной визуальной оценки детали (например, на предмет коррозии или загрязнения) в процессе измерения.
Для единичных и серийных измерений: для каждой задачи оптимальная стратегия работы с системой.
Удобное и современное управление программами измерения.
Оптимизированная по времени последовательность выполнения программы измерений (кратчайшее время измерения).

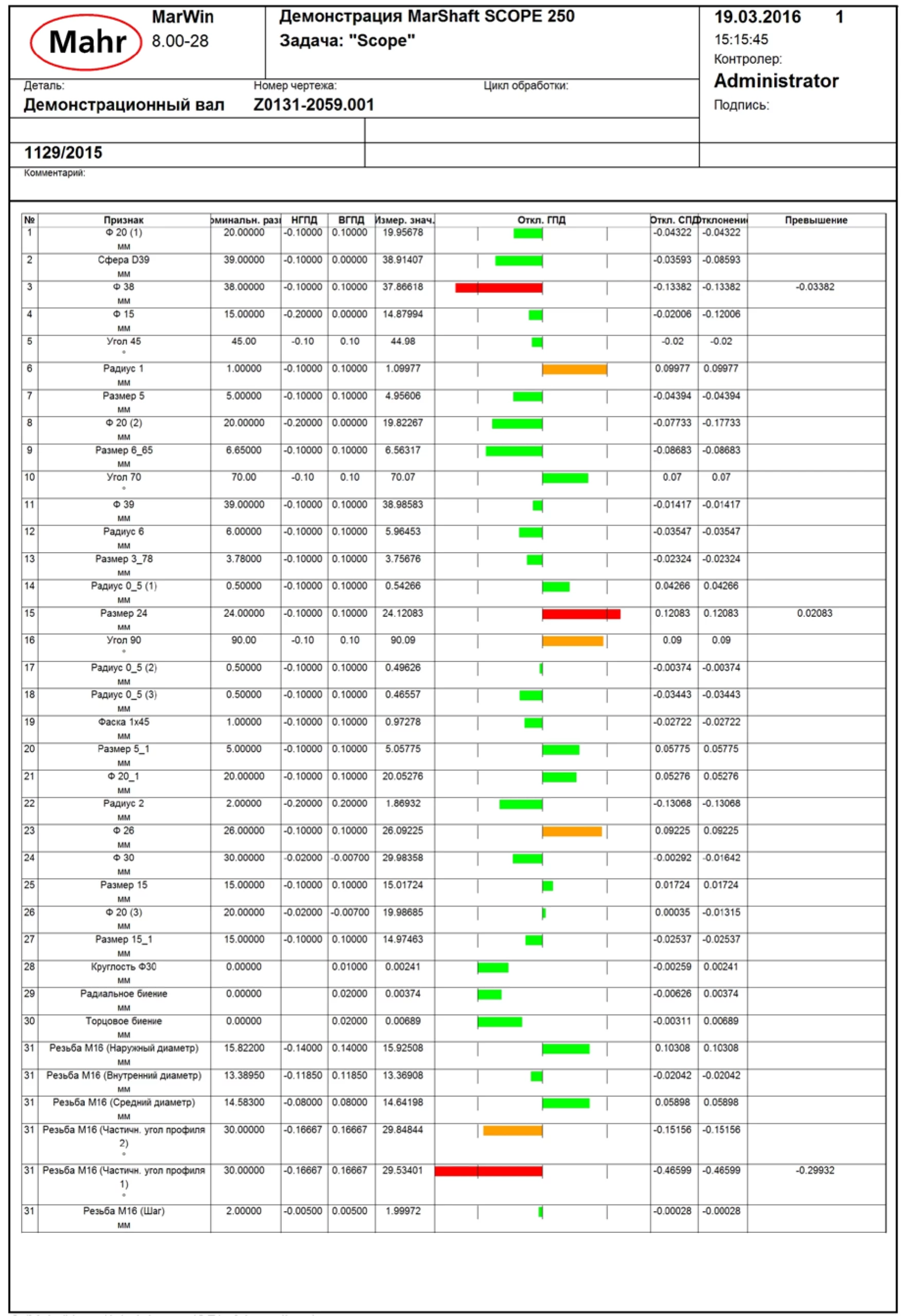

Понятные протоколы измерений, которые можно распечатать на любом принтере Windows® как в черно-белом, так и в цветном исполнении.
Вложение, которое выдержит проверку временем благодаря поддержке ОС Windows 10 IoT x64.
Возможность экспорта данных в программы обработки данных статистическими методами расширяет возможности ПО EasyShaft.

Каталог MarShaft SCOPE 250 plus

PDF • 2 Мб

Запрос предложения

Заполните форму, чтобы получить технико-коммерческое предложение на систему MarShaft SCOPE 250 plus.

Если у вас есть техническое задание – прикрепите его к форме. Разрешены форматы pdf, doc/docx, xls/xlsx, jpeg. Максимальный размер файла – 20 Мб.

Окончательная стоимость и срок поставки зависят от требуемой комплектации.
