В наличии
Цена, руб
379.000
| Габариты, мм | 160 × 77 × 50 | Форм-фактор ручного профилометра; удобно работать одной рукой у станка и ставить на стойку или гранитную плиту. |
|---|---|---|
| Измерительное усилие, мН | 0.75 | Низкое контактное давление: снижает риск пластической деформации пиков и повреждения покрытий при Ra порядка 0.05–6.3 мкм. |
| Радиус наконечника щупа, мкм | 2 | Типовой радиус по ISO 3274 для финишных поверхностей: хорошо считывает коротковолновую шероховатость без избыточного сглаживания профиля. |
| Отсечка, λc | 0.25 / 0.8 / 2.5 | Стандартные L-фильтры по ISO 4288: 0.25 мм — шлифовка, суперфиниш, полировка. 0.8 мм — основная мехобработка. 2.5 мм — грубая обработка, литьё и ковка. |
| Длина оценки, мм | 1.25 / 4 / 12.5 | Набор оценочных длин Lt для N = 5 базовых участков; позволяет соблюдать ISO 4288 и подбирать длину под доступную площадку. |
| Длина трассирования (Lt), мм | до 15 | Механический ход, достаточный для Lt до 12.5 мм плюс участки захода/выхода; покрывает большинство посадочных поясков и цилиндров. |
| Скорость измерения, мм/с | 0.5 – 1 | Рабочий диапазон перемещения щупа: 0.5 мм/с — выше помехоустойчивость к вибрации, 1 мм/с — минимальное время цикла при серийном контроле. |
| Степень защиты | IP40 | Защита от пыли и частиц; прибор рассчитан на цеховые условия без прямого контакта с СОЖ, стружкой и моющими растворами. |
| Измеряемые параметры | 30+ | Ra, Rq, Rz (Ry (JIS) эквивалентно Rz), Rz (JIS), Rmax, Rp, RpA (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, RPc, Rmr (JIS, ASME), RSm, RSk, RS, GR, GF, GL, R, Ar, Rx, R3z |
| 6910230 | Комплект MarSurf PS 10 (2 мкм) |
| 6910231 | Прибор MarSurf PS 10 для измерения шероховатости (с интерфейсом на 17 языках) со встроенным устройством подачи и эталоном |
| 6111520 | Одноопорный щуп PHT 6-350, радиус наконечника щупа 2 мкм, диапазон измерений 350 мкм, для измерений на горизонтальных поверхностях, в отверстиях диаметром от 6 мм и глубиной до 17 мм и в пазах шириной от 3 мм |
| 3028331 | Блок питания (100–264 В перем. тока, 5 В пост. тока) |
| 3028332 | 4 переходника для блока питания 3028331 (для использования на территории Европы, Великобритании, США и Австралии) |
| 3028323 | USB-кабель (USB-A, микро-USB) длиной 2 м; для подключения блока питания и подключения к USB-порту компьютера |
| 7053553 | Удлинительный кабель для съемного устройства подачи длиной 1,2 м |
| 3903456 | Отвертка с шестигранной головкой, размер под ключ 2.0 |
| 7054136 | Транспортировочный фиксатор |
| 3763315 | Руководство по эксплуатации |
| 3763316 | Информационный лист (на 17 языках) |
| 3763438 | Технические характеристики (на немецком и английском языке) |
| 3762815 | Памятка «MarSurf. Surface Parameters» (на немецком и английском языке) |
| 3762817 | Памятка «MarSurf. Surface Parameters» (на немецком и английском языке) |
| 7053543 | Транспортировочный футляр с наплечным ремнем |
| 7054134 | Коробка для транспортировки |
| 7053546 | Эталон для MarSurf PS10, вкл. сертификат калибровки Mahr |
| 3030057 | Литий-ионный аккумулятор для MarSurf PS10, 3,7 В/3150 мА·ч |
| 7054131 | Защитные крышки для разъемов прибора MarSurf PS10 |
| 7053546 | Эталон для MarSurf PS 10, вкл. сертификат калибровки Mahr |
| 3030057 | Литий-ионный аккумулятор для MarSurf PS 10, 3,7 В/3150 мА·ч |
| 7054131 | Защитные крышки для разъемов прибора MarSurf PS 10 |
| 4413000 | Измерительная стойка MarStand 815 GN с треугольным основанием, высота 300 мм |
| 4413001 | Измерительная стойка MarStand 815 GN с треугольным основанием, высота 500 мм |
| 4413005 | Измерительная стойка MarStand 815 GN с треугольным основанием, высота 750 мм |
| 6910435 | Держатель для крепления цилиндрического устройства подачи MarSurf PS 10 на измерительной стойке MarStand 815 GN или в зажимном устройстве с зажимным валом диаметром 8 мм |
| 6710803 | Измерительная стойка MarSurf ST-D |
| 6710807 | Измерительная стойка MarSurf ST-G |
| 6910209 | Держатель для крепления прибора MarSurf PS 10 (в сборе) на измерительной стойке ST-D, ST-F или ST-G |
| 6910434 | Переносная опора |
| 6850720 | Ножки регулируемой высоты (2 шт.) для переносной опоры |
| 6851304 | Держатель для крепления устройства подачи прибора MarSurf PS 10 на измерительной стойке ST-D, ST-F или ST-G с помощью переносной опоры 6910434 |
| 6820602 | Эталон геометрии PGN 1 для динамической калибровки по значениям Ra, Rz, RSm; синусообразный профиль бороздок, глубина профиля ок. 1,5 мкм, расстояние между бороздками ок. 0,10 мм |
| 6820601 | Эталон геометрии PGN 3 для динамической калибровки по значениям Ra, Rz, RSm; синусообразный профиль бороздок, глубина профиля ок. 3 мкм, расстояние между бороздками ок. 0,12 мм |
| 6820605 | Эталон геометрии PGN 10 для динамической калибровки по значениям Ra, Rz, RSm; синусообразный профиль бороздок, глубина профиля ок. 10 мкм, расстояние между бороздками ок. 0,20 мм |
| 9027715 | Калибровочный сертификат Mahr для PGN |
| 6980102 | Калибровочный сертификат DKD для PGN |
| 6299054 | Программное обеспечение оценки MarSurf XR 20 (с интерфейсом на 16 языках), вкл. ключ лицензии Mahr |
| 4102552 | Программное обеспечение MarCom Professional для применения измеренных значений, полученных на приборе MarSurf PS 10 |
| 4102551 | Программное обеспечение MarCom Standard для применения измеренных значений, полученных на приборе MarSurf PS 10 |
| 4102357 | Кабель данных 16 EXu с клавишей Start (Пуск), вкл. программное обеспечение MarCom Standard |
| 6910427 | Цилиндрическое устройство подачи MarSurf RD 18 C2 для измерений в поперечном направлении, Lt (макс.) = 4,8 мм |
| 6111520 | Одноопорный щуп PHT 6-350, радиус наконечника щупа 2 мкм, диапазон измерений 350 мкм, для измерений на горизонтальных поверхностях, в отверстиях диаметром от 6 мм и глубиной до 17 мм и в пазах шириной от 3 мм |
| 6111526 | Одноопорный щуп PHT 6-350, радиус наконечника щупа 5 мкм, диапазон измерений 350 мкм, для измерений на горизонтальных поверхностях, в отверстиях диаметром от 6 мм и глубиной до 17 мм и в пазах шириной от 3 мм |
| 6111521 | Одноопорный щуп PHT 3-350, диапазон измерений 350 мкм, для измерений в отверстиях диаметром от 3 мм и глубиной до 17 мм |
| 6111524 | Одноопорный щуп PHT 11-100, угловой, диапазон измерений 100 мкм, для измерений в углублениях, например в пазах шириной от 2,5 мм и глубиной до 7,5 мм |
| 6111522 | Одноопорный щуп PHTF 0.5-100, диапазон измерений 100 мкм, для измерений на боковых поверхностях зуба |
| 6111525 | Одноопорный щуп PHTR 100 с боковой опорой, диапазон измерений 100 мкм, для измерений на вогнутых и выпуклых поверхностях |
| 6111523 | Двухопорный щуп PT 150, диапазон измерений 150 мкм, для измерений на листах металла и цилиндрических поверхностях в соответствии со стандартом DIN EN 10049 (SEP) |
| 6850540 | Удлинитель для щупов PHT, длина 80 мм, для измерений в отверстиях диаметром от 9 мм (с щупом PHT 3-350) |
| 6850716 | Защита щупа, сталь, для отверстий диаметром от 10 мм |
| 6850715 | Защита щупа с призматическим основанием, сталь, для измерений на цилиндрических деталях |
| 7028532 | Защита щупа, пластмасса, для отверстий диаметром от 10 мм |
| 7028530 | Защита щупа с призматическим основанием для измерений на цилиндрических деталях |
| 6910240 | Защитные пленки (3 шт.) для дисплея MarSurf PS 10 |
PDF • 5 Мб
PDF • 1.2 Мб
PDF • 640 Кб
PDF • 100 Кб
PDF • 680 КБ
1 неделя – при наличии на складе
6-8 недель – при отсутствии на складе
+4 недели – при заказе поверки

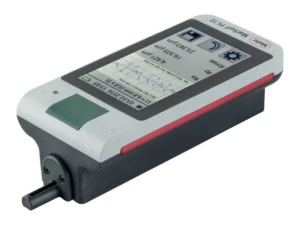

Заполните форму, чтобы получить счет на портативный профилометр MarSurf PS 10.
Варианты исполнения прибора:
С одноопорным щупом PHT 6-350 2 мкм
С одноопорным щупом PHT 6-350 5 мкм
Для поперечного трассирования
Окончательная стоимость прибора и сроки поставки зависят от выбранной комплектации и необходимости проведения поверки.
MarSurf PS 10 с щупом 2 мкм подходит лучше, если вы измеряете финишные или полированные поверхности (примерно до Rz ≈ 2 мкм / Ra ≲ 0,4 мкм). Меньший радиус точнее оценивает мелкий микрорельеф.
MarSurf PS 10 с щупом 5 мкм более подходит для типичных поверхностей после мехобработки: токарной, фрезерной или шлифовальной (Rz > 2 мкм) или при наличии острых краев и канавок. В таких случаях нужна универсальность и более стойкий наконечник с меньшим риском его повреждения.
Чем крупнее радиус щупа, тем сильнее сглаживание пиков/впадин, и тем ниже итоговые значения Ra/Rq.
Придерживайтесь единообразия измерений и используйте одинаковые щупы при контроле одних и тех же поверхностей. Например, если вы измеряли поверхность сначала щупом 2 мкм, а потом щупом 5 мкм, вы получите разные значения шероховатости. Поэтому, если вы измеряете поверхности после разных операций, от черновых до финишных, мы рекомендуем заказывать набор разных щупов и с некоторым запасом.

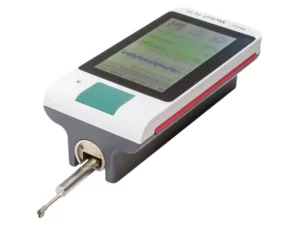

Прибор MarSurf PS10 C2 – это вариант PS 10 с приводом RD 18 C2, в котором щуп движется поперёк корпуса прибора. Он нужен там, где по нормам измерять надо перпендикулярно направлению рисок, а поставить обычный привод вдоль нужной оси невозможно. Типичные задачи — цилиндрические детали вращения.
Примеры применения:
Валы с окружной текстурой после механической обработки правильно мерить вдоль оси вала (перпендикулярно рискам). Поперечный привод позволяет это сделать на шейках коленвалов и кулачках распредвалов, не используя сложные приспособления.
Узкие посадочные, опорные шейки рядом с буртиками: когда обычный продольный ход не подходит из-за плеча или ступеньки. MarSurf PS10 C2 даёт поперечный ход щупа и стабильно фиксируется на валу. Доступны держатели для Ø 5–80 мм.
Посадочные под подшипники и уплотнения: измерение Ra/Rz на дорожках и шейках, где критична герметичность или трение и важно соблюдать направление замера относительно текстуры.
Одноопорный щуп PHT – универсальный вариант для большинства измерений: плоскости, отверстия ≥6 мм, канавки ≥3 мм. Минимальная длина детали – Lt + 1 мм.
У одноопорного щупа рядом с иглой есть одна сферическая опорная площадка. Профиль шероховатости измеряется относительно этой опоры, поэтому прибор менее чувствителен к вибрациям и пригоден для быстрых цеховых измерений. Для MarSurf PS10 типовой щуп — PHT 6-350 с радиусом иглы 2 мкм и 5 мкм.
Двухопорный щуп PT – специализированный щуп с двумя разнесёнными опорными точками, которые формируют более длинную базу опоры. Это стабилизирует движение на тонких листах и крупных криволинейных поверхностях (валках, роликах), где одноопорный может проваливаться из-за локальных колебаний плоскости.
Минимальная длина детали при использовании двухопорного щупа – Lt + 5 мм.
В MarSurf PS10 используются только опорные щупы. Они измеряют R-параметры и автоматически фильтруют длинные волны (волнистость). Если нужны измерять W-параметры, получить первичный профиль или исключить влияния опоры, применяют безопорные системы. Например, MarSurf M 410 с щупом BFW-250.
Да, для MarSurf PS10 предусмотрены стойки ST-D, ST-F, ST-G, призмы, тиски, а также адаптер Ø8 мм для крепления.
В MarSurf PS 10 усреднение внутри одного измерения задаётся как число элементарных участков N, на которых вычисляется параметр Ra, Rz и т.д. Это настраивается в условиях измерения: Lt = N × Lc, где N можно выбрать от 1 до 16. Чем больше N, тем длиннее оценочная длина и, как правило, лучше повторяемость (меньше разброс), но измерение занимает больше времени.
Для параметров типа Ra/Rq прибор считает значения на каждом из N участков и берёт их среднее — это и есть усреднение внутри одного прохода. По ISO 4288 стандартный случай — N = 5. Если берут не 5, то по стандарту число участков добавляют суффиксом к обозначению параметра (например, Ra3).
Как настроить на профилометре:
Рекомендации по числу N:
Стандартно N = 5 (по ISO 4288) — хороший баланс для большинства поверхностей после мехобработки.
N = 1–3 для коротких площадок, кромок, малых деталей, чтобы уложиться в геометрию и не уехать за край).
N = 7–10 для неоднородных поверхностей, после литья, высоких значений подачи для стабилизации оценки, если позволяет время и длина.
Влияние на повторяемость
Увеличение N (1…16) уменьшает дисперсию оценки, т.к. растёт длина оценки и среднее берётся по большему числу участков. Это повышает повторяемость при одинаковых условиях. Повторы и усреднение нескольких проходов также уменьшают разброс.
Профилометр MarSurf PS 10 рассчитан на работу вблизи станка, прямо на производстве. Его опорная система менее чувствительна к вибрациям, чем безопорные щупы. Но для снижения влияния вибраций мы рекомендуем следующее:
